型材加工中心

型材加工中心PYC系列

工作臺尺寸:(2500-8500)x 650 mm

主軸轉速:10000rpm(20000rpm電主軸)

快速給進:15000 mm/min

定位精度:±0.01 mm

此產品適合:

普拉迪型材加工中心PYC系列主要應用于:機械配件、線性模組等鋁、鋼的材料加工。

全國購買服務咨詢熱線:

400-888-1136

立即咨詢

產品視頻解讀

產品詳情


產品特點:

1.普拉迪數控機床PYC系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心
2.使用國際專用CNC數控系統;

3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬 ;
4.采用加大型號的零部件,可用于重型加工需求;
5.
采用全防護鈑金設計;

6.采用BT40主軸錐孔,增加了機器剛性,加工效率、精度、強度高;

7.可根據客戶要求定制不同規格的機型。


產品參數:

參數表 - PYC-CNC2500/4500/6500
行程單位PYC-CNC2500PYC-CNC4500PYC-CNC6500
X 軸mm 250045006500
Y 軸mm580580580
Z 軸mm450/700450/700450/700
主軸
主軸轉速rpm 100001000010000
主軸錐孔/BT40 φ150 mm(外徑)BT40 φ150 mm(外徑)BT40 φ150 mm(外徑)
刀庫
刀庫形式/圓盤式圓盤式圓盤式
刀庫容量pcs242424
相鄰換刀時間sec222
移動速度
X軸移動m/min606060
Y軸移動m/min282828
Z軸移動m/min282828
X/Y/Z進給速度mm/min1~150001~150001~15000
馬達功率
主軸驅動馬達kw          FANUC  11/18.5   /    SIEMENS 13/27
X驅動馬達kw3.0 / 3.1
Y驅動馬達kw3.0 / 3.1
Z驅動馬達kw3.0 / 3.1
潤滑冷卻系統
潤滑系統/自動潤滑
冷卻系統/噴水冷卻
精確度
X軸定位精度mm±0.03(光柵0.01mm)±0.03(光柵0.01mm)±0.03(光柵0.01mm)
Y/Z軸定位精度mm±0.015±0.015±0.015
重復定位精度mm±0.015±0.015±0.015
機械規格
氣壓需求kg/cm2666
操作系統/SIEMENS/FANUCSIEMENS/FANUCSIEMENS/FANUC
高度mm310031003100
占地面積mm6900×310010400×310013400×3100
重量T12 t15 t19 t

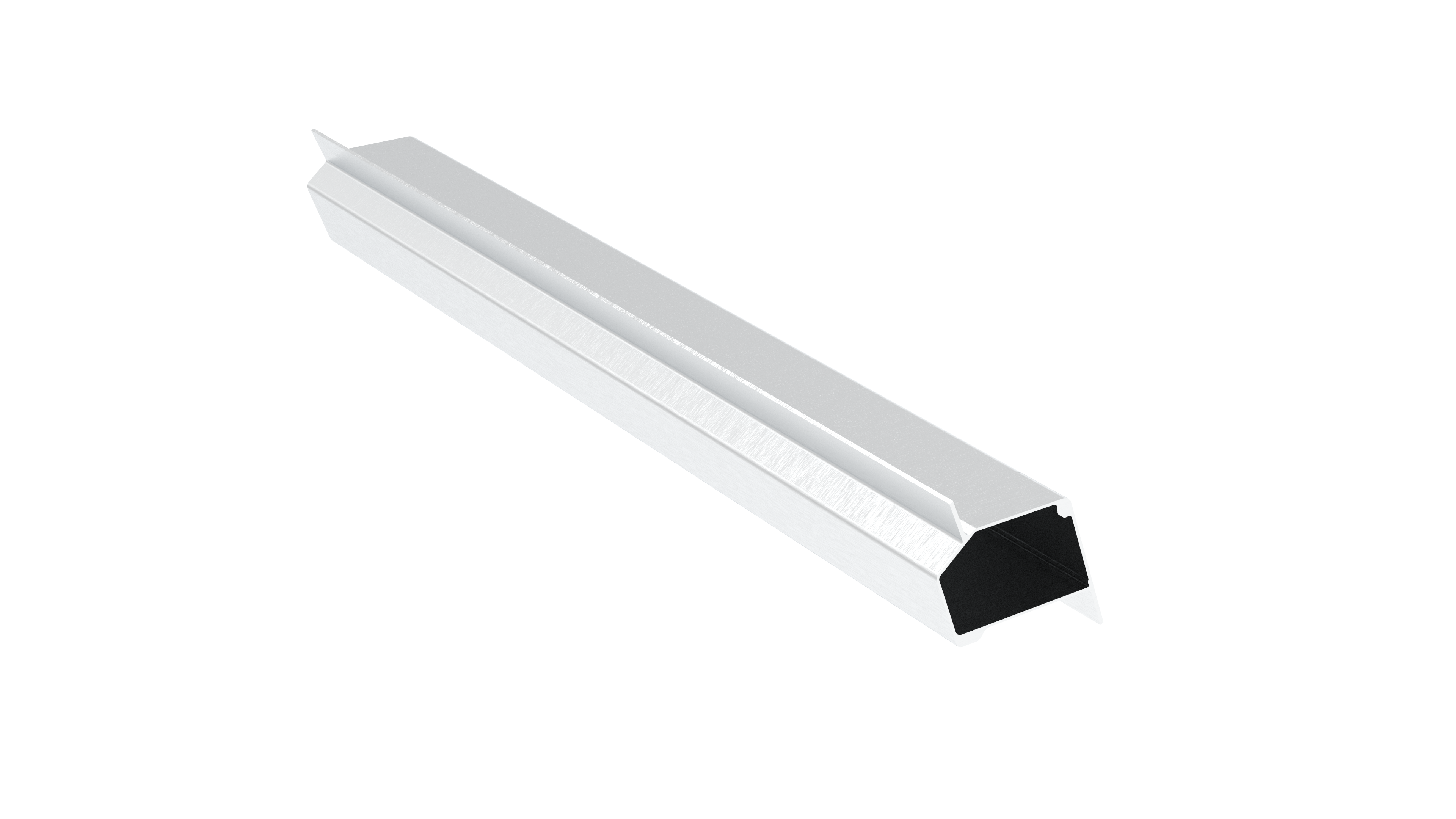

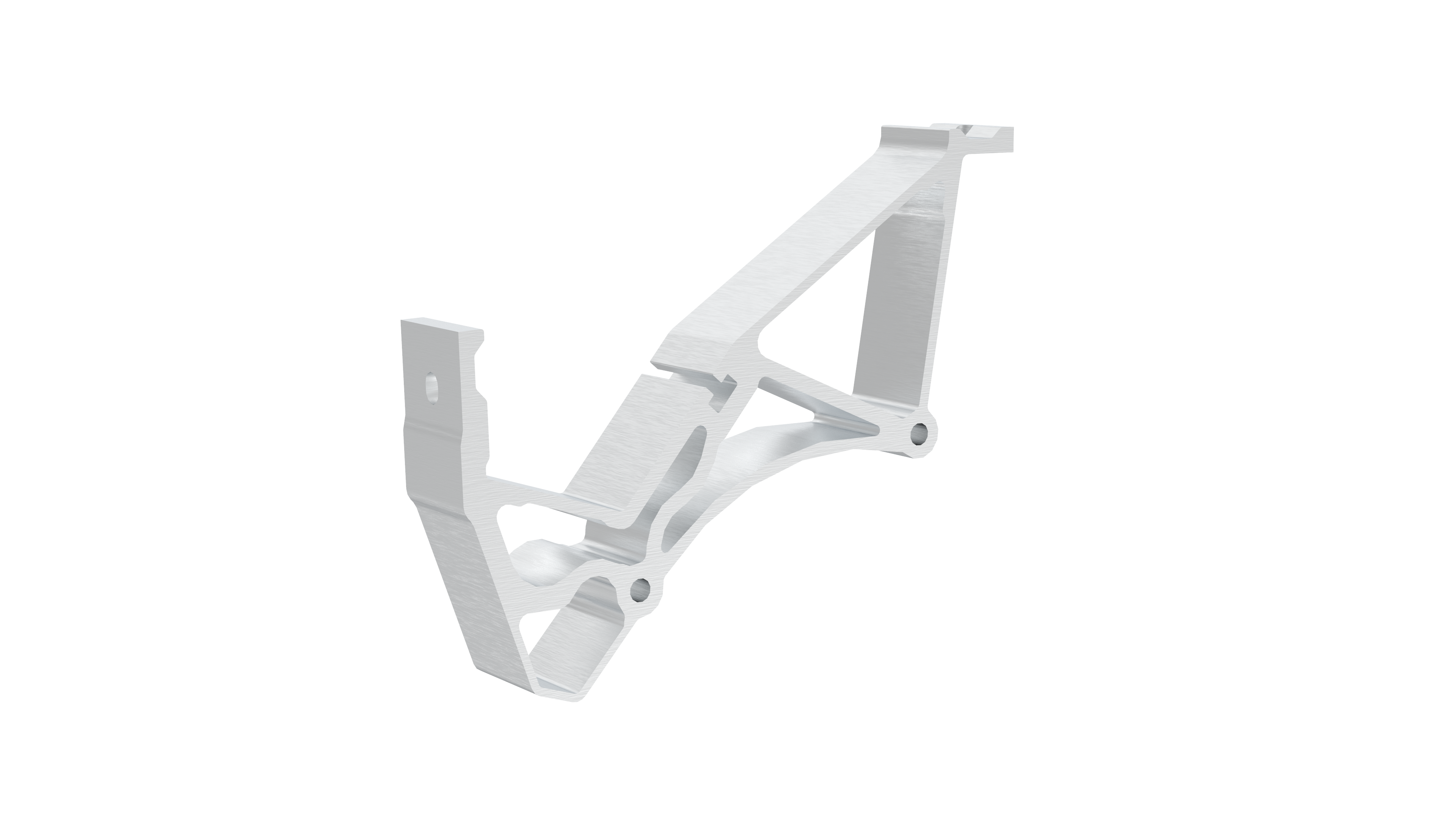

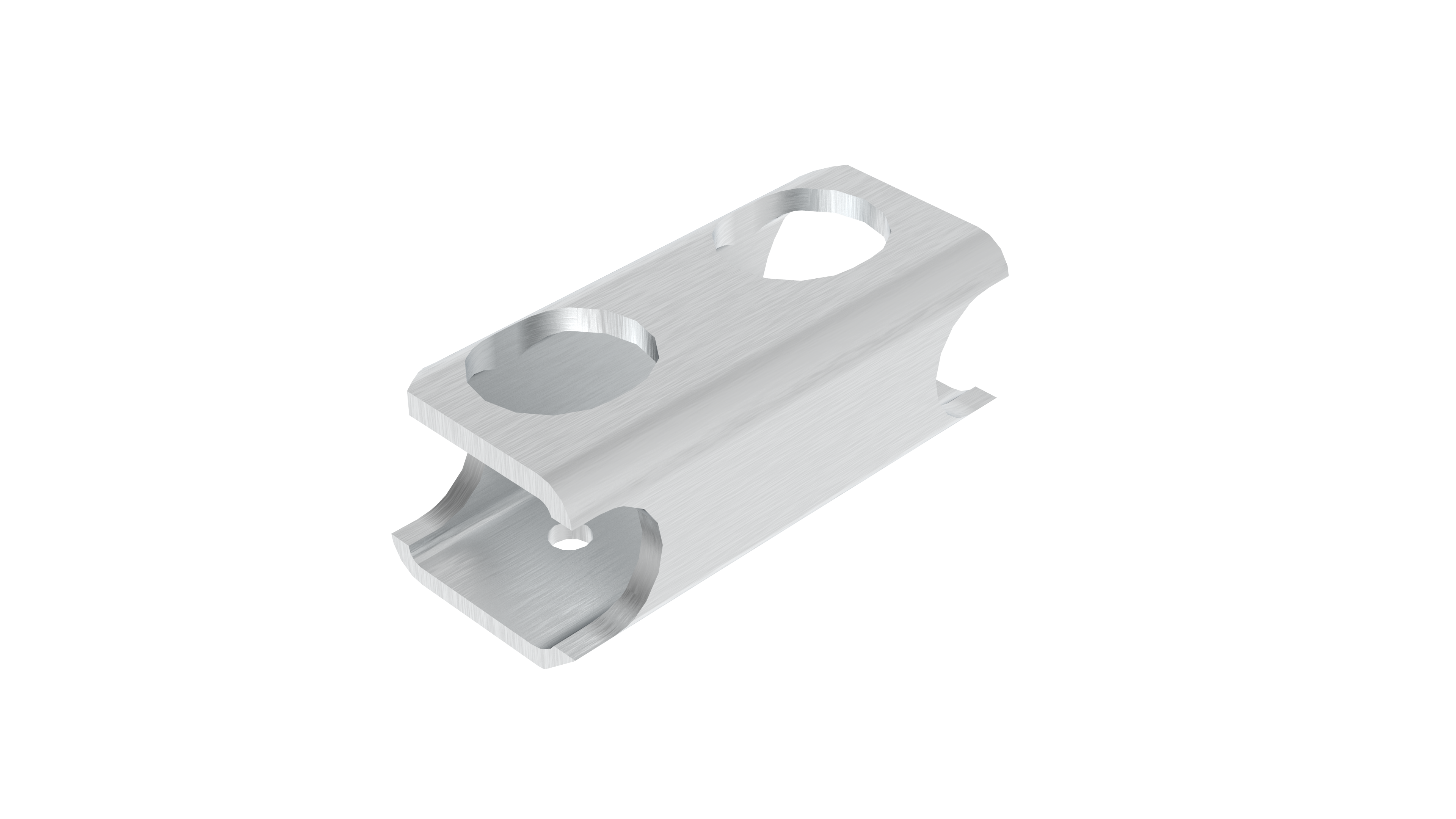

加工實例:
