400-888-1136PA2500S系列型材復合加工中心
產品特點：
普拉迪數控機床復合立式鋁型材加工中心PA系列
1.采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；
2.2500機型標配X軸絲桿傳動，滿足更高加工精度的需求，快速速度達50m/min，設備動態性能更優越，加速度更高；
3.工作臺底部設計大斜面排屑，清理及排屑效果更方便；
4.廣泛應用于：電子電器、定制家居、鋁型材邊框等型材件加工。
產品參數：
| 參數表 - PA2500S/490S/6900S | ||
| 行程 | ||
|---|---|---|
| X 軸 | 2500/4900/6900mm | |
| Y 軸 | 400mm | |
| Z 軸 | 400mm | |
| 主軸 | ||
| 主軸轉速 | 12000rpm | |
| 主軸錐孔 | BT30/SK30/CAT30 | |
| 刀庫 | ||
| 刀庫形式 | 飛碟式 UFO-type magazine | |
| 刀庫容量 | 16/21 pcs | |
| 相鄰換刀時間 | 3sec | |
| 移動速度 | ||
| X軸快移速度 | 50m/min | |
| Y軸快移速度 | 36m/min | |
| Z軸快移速度 | 36m/min | |
| X/Y/Z切削進給速度 | 15000mm/min | |
| 操作系統 | FANUC | SIEMENS |
| 主軸驅動馬達 | 5.5/11 kw | 7.5/16.2 kW |
| X驅動馬達 | 3.0kw | 3.5kw |
| Y驅動馬達 | 3.0kw | 3.5kw |
| Z驅動馬達 | 3.0kw | 3.5kw |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 Automatic | |
| 冷卻系統 | 噴水冷卻 Water cooling | |
| 精確度 | ||
| X軸定位精度 | 0.02mm（光柵0.01mm） | |
| Y/Z軸定位精度 | 0.015mm | |
| 重復定位精度 | 0.01mm | |
| 機械規格 | ||
| 氣壓需求 | 6kg/cm2 | |
| 高度 | 2800mm | |
| 占地面積 | 4100/6550/8750×3500mm | |
| 重量 | 6/7.5/9t | |

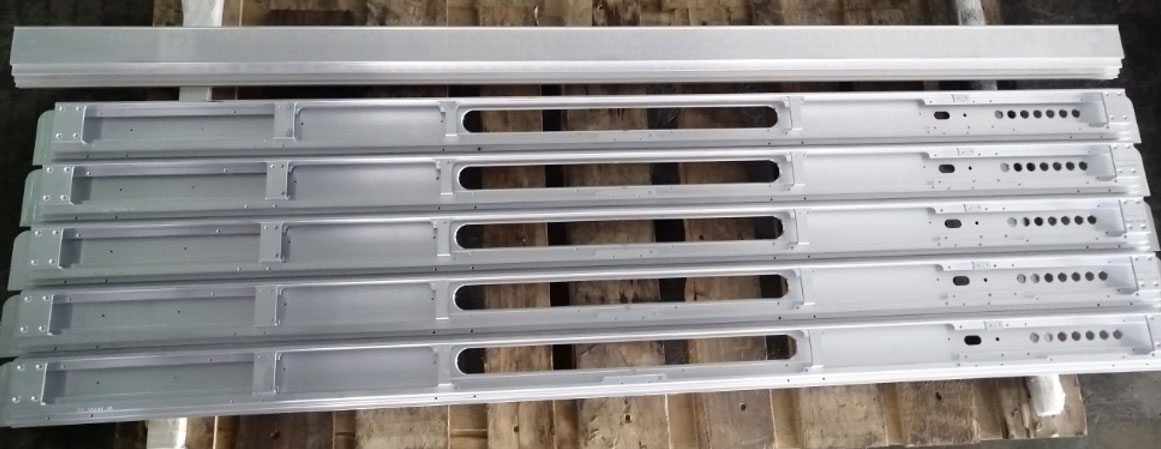

加工實例：
