普拉迪五軸型材加工中心PCD系列主要針對航空航天、汽配等行業的鋼鋁加工。

您所在的位置： 首頁>>產品中心>>機械配件加工中心>>型材加工中心PCD系列

型材加工中心PCD系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪五軸型材加工中心PCD系列主要針對航空航天、汽配等行業的鋼鋁加工。

產品詳情

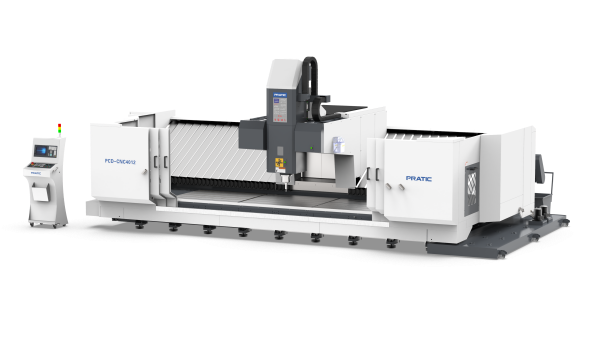

普拉迪數控高精度重型配件cnc復合立式鋁型材加工中心PCD


產品特點：

1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合鋁型材加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4.采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5.采用大斜面鈑金風琴罩防護；

6.采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；

7.可根據客戶要求定制不同規格的機型。

產品參數：


參數表 - PCD
行程BT40鑄件床身BT50鑄件床身
X 軸行程4000~6000mm
Y 軸行程800~1200mm
Z 軸行程600mm
主軸

主軸轉速10000rpm 8000rpm
主軸錐孔BT40φ150BT50φ155
刀庫

刀庫形式傘形式
刀庫容量20 pcs16 pcs
換刀時間6 sec6 sec
移動速度

X軸移動40 m/min
Y軸移動30 m/min
Z軸移動20 m/min
切削進給速度X/Y/Z

1~15000 mm/min

馬達功率FANUC / SIEMENSFANUC / SIEMENS
主軸驅動馬達11~18.5kw / 13~27kw15~18.5kw / 17~42.4kw
X驅動馬達3.0kw / 5.2kw3.0kw / 5.2kw
Y驅動馬達3.0kw / 3.0kw3.0kw / 3.0kw
Z驅動馬達3.0kw / 5.2kw3.1kw / 5.2kw
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度0.03mm（光柵0.01mm）
Y/Z軸定位精度0.015mm
重復定位精度0.015mm
機械規格BT40鑄件床身BT50鑄件床身
氣壓需求6kg/cm2
6kg/cm2
操作系統SIEMENS / FANUCSIEMENS / FANUC
高度3700mm3700mm
占地面積9000~11300x3150~3500mm
9000~11300x3150~3500mm
重量19~24T19~24T
