立式加工中心

立式加工中心

普拉迪立式加工中心PL855可用于汽車零部件、模具制造領域等中小型零部件加工。

您所在的位置： 首頁>>產品中心>>立式加工中心>>立式加工中心PL855系列

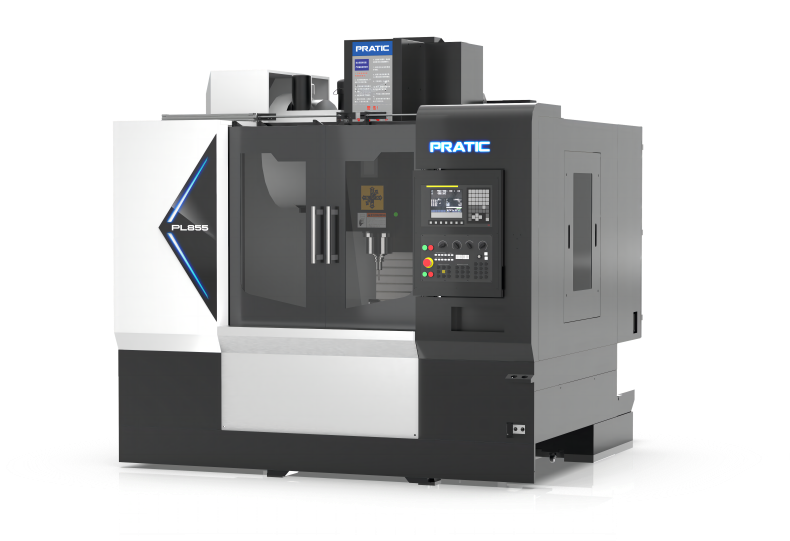

立式加工中心PL855系列

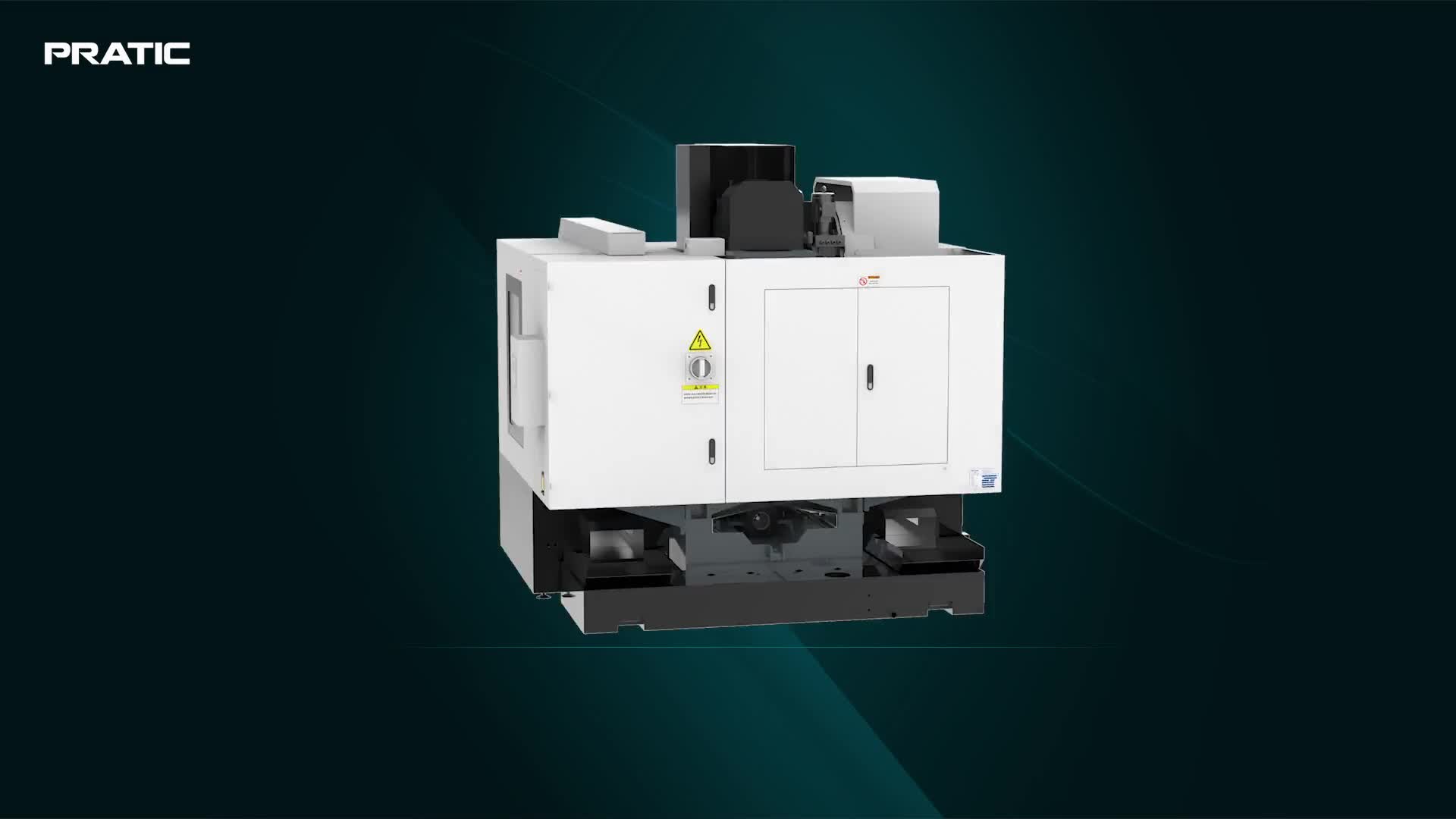

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪立式加工中心PL855可用于汽車零部件、模具制造領域等中小型零部件加工。

產品詳情


產品特點：

普拉迪數控機床高精度小型零部件復合立式加工中心PL855

1.主要部件設計采用有限元分析進行結構優化，確保機床結構長期使用精度的穩定性；

2.整機采用A字形跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好；
3.三軸采用臺灣/日本C3級36X16滾柱絲桿配合日本進口軸承與高精密鎖緊螺母，保證機床的運行精度；
4.三軸采用臺灣/日本P級35#精密滾柱導軌，保證機床的加工剛性；

5.立式加工中心可用于汽車零部件，機械加工及模具制造領域，適用于中小、小型零件的鉆、銑、攻、鏜的高精度與高效率的自動化加工。


產品參數：

參數表 - PL855
行程參數
X 軸800mm
Y 軸550mm
Z 軸550mm
主軸

主軸轉速12000rpm
主軸錐孔BBT40
刀庫

刀庫形式圓盤式
刀庫容量24pcs
換刀時間2sec
移動速度

X軸移動48m/min
Y軸移動48m/min
Z軸移動48m/min
X/Y/Z切削進給速度

10000mm/min

馬達系統
主軸驅動馬達7.5/15kw
最大扭矩35.8/95.N.m
X/Y/Z驅動馬達1.8/1.8/3.0kw
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度0.005mm
Y/Z軸定位精度0.005/0.005mm
重復定位精度0.005mm
機械規格

氣壓需求6kg/cm2
高度2600mm
占地面積2550x2500mm
重量約5500kg
操作系統FANUC

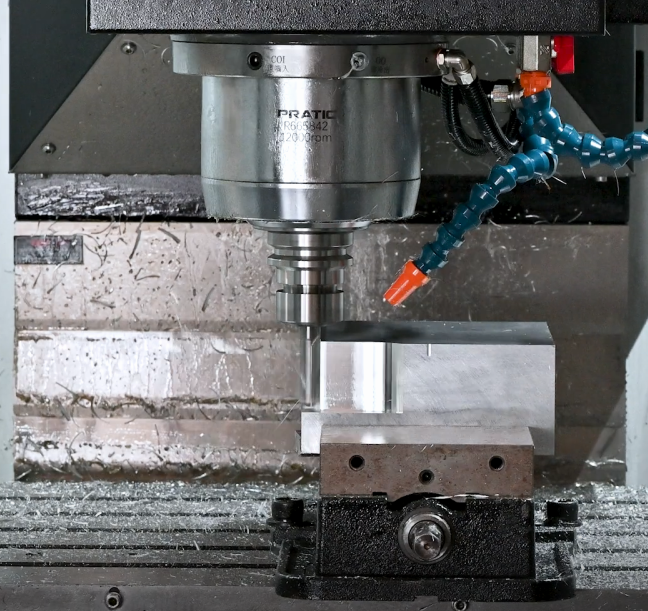

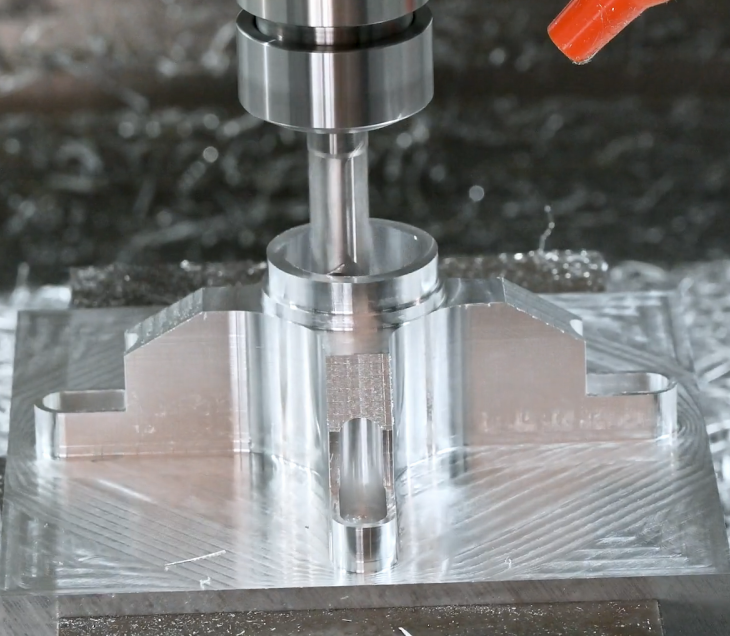

加工實例：
