您所在的位置: 首頁>>產品中心>>型材加工中心>>型材加工中心PYC系列
普拉迪型材加工中心PYC系列主要應用于:機械配件、線性模組等鋁、鋼的材料加工。
產品特點:
1.普拉迪數控機床PYC系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心;
2.使用國際專用CNC數控系統;
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬 ;
4.采用加大型號的零部件,可用于重型加工需求;
5.采用全防護鈑金設計;
6.采用BT40主軸錐孔,增加了機器剛性,加工效率、精度、強度高;
7.可根據客戶要求定制不同規格的機型。
產品參數:
參數表 - PYC | ||
行程 | 單位 | 參數 |
---|---|---|
X 軸 | mm | 2500-8500(可定制其他長度) |
Y 軸 | mm | 580 |
Z 軸 | mm | 450/700 |
主軸 | ||
主軸轉速 | rpm | 10000 |
主軸錐孔 | / | BT40 φ150 mm(外徑) |
刀庫 | ||
刀庫形式 | / | 圓盤式 |
刀庫容量 | pcs | 24 |
相鄰換刀時間 | sec | 2 |
移動速度 | ||
X軸移動 | m/min | 60 |
Y軸移動 | m/min | 28 |
Z軸移動 | m/min | 28 |
X/Y/Z進給速度 | mm/min | 1~15000 |
馬達功率 | FANUC/SIEMENS | |
主軸驅動馬達 | kw | FANUC 11/18.5 SIEMENS 13/27 |
X驅動馬達 | kw | 3.0/3.1 |
Y驅動馬達 | kw | 3.0/3.1 |
Z驅動馬達 | kw | 3.0/3.1 |
潤滑冷卻系統 | ||
潤滑系統 | 自動潤滑 | |
冷卻系統 | 噴水冷卻 | |
精確度 | ||
X軸定位精度 | mm | ±0.03(光柵0.01mm) |
Y/Z軸定位精度 | mm | ±0.015 |
重復定位精度 | mm | ±0.015 |
機械規格 | ||
氣壓需求 | kg/cm2 | 6 |
操作系統 | / | SIEMENS/FANUC |
高度 | mm | 3100 |
占地面積 | mm | 6900-13400×3100 |
重量 | kg | 12-19 t |

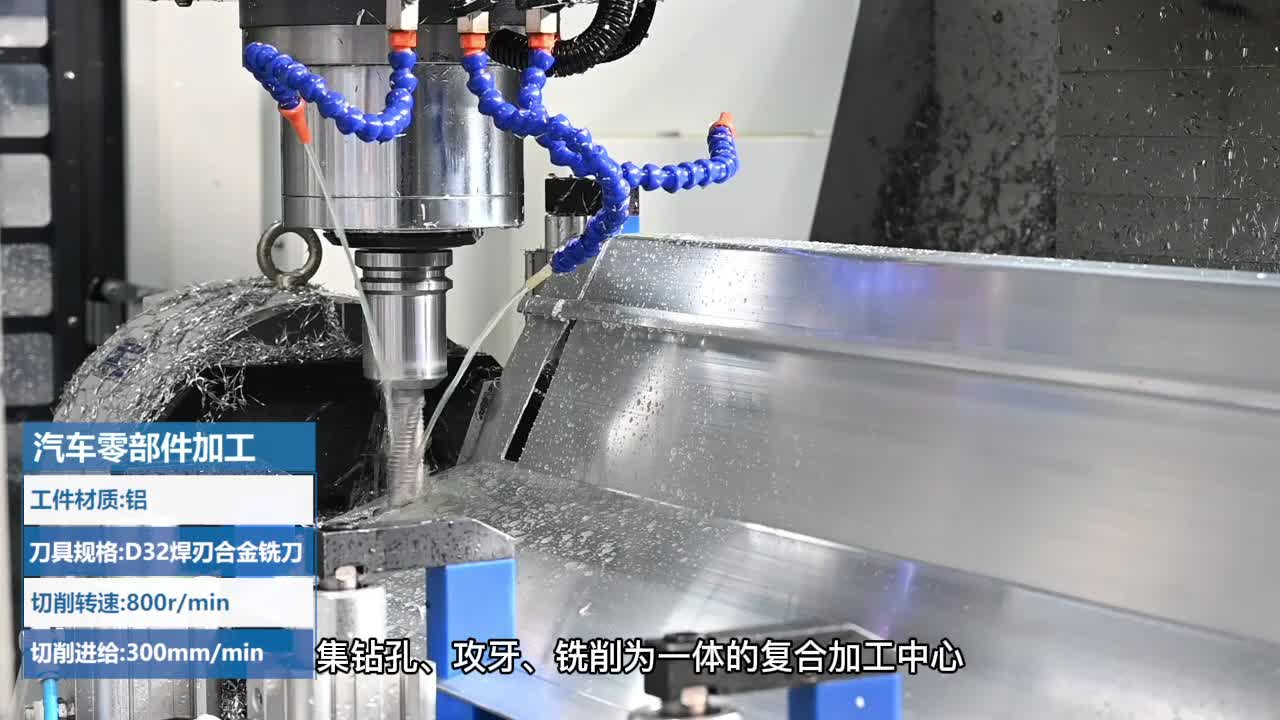

加工實例:
