型材加工中心

型材加工中心

普拉迪型材加工中心PDE系列主要應用于：軌道交通、航空航天等行業的材料加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PDE系列

型材加工中心PDE系列

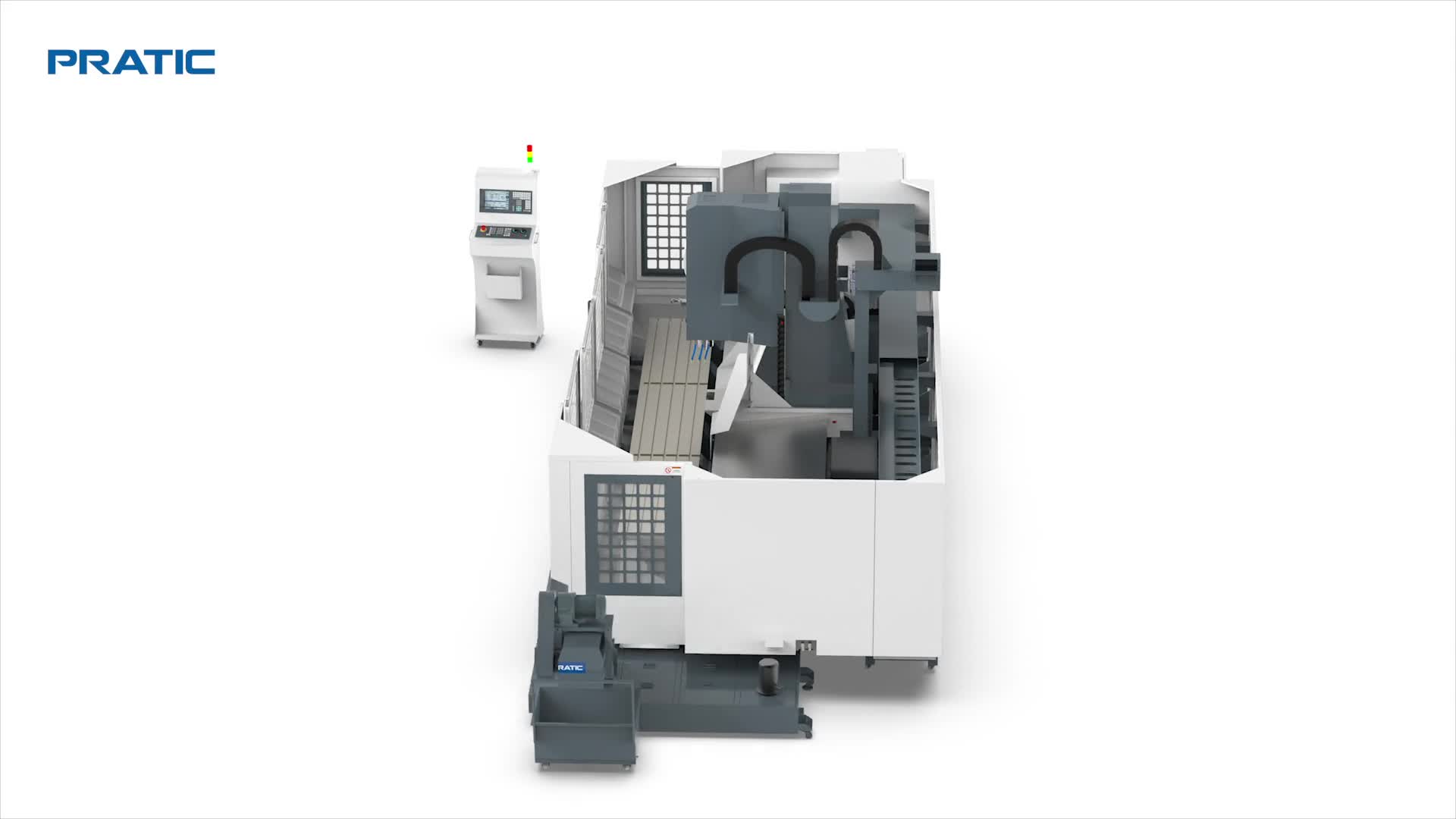

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PDE系列主要應用于：軌道交通、航空航天等行業的材料加工。

產品詳情


產品特點：

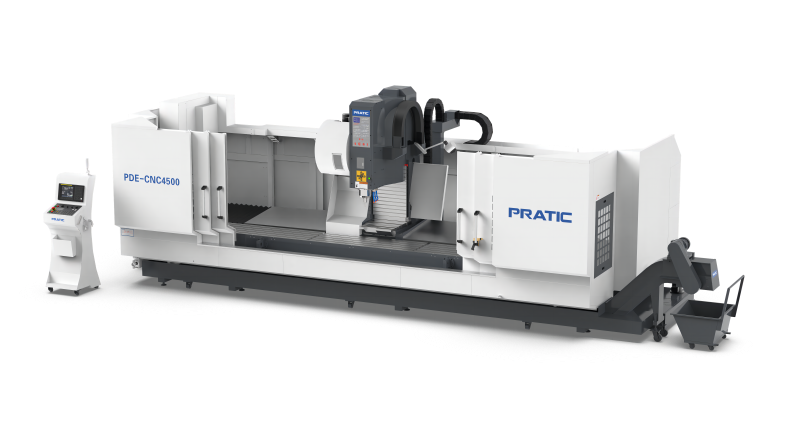

普拉迪數控機床重型高精度復合立式型材加工中心PDE

1.普拉迪數控機床PDE是一臺集鉆孔、攻牙、銑削為一體的CNC復合型材加工中心；

2.使用國際專用CNC數控系統；

3.適用于各種鋼、鋁、銅金屬與非金屬的加工；

4.采用加大型號的零部件，可滿足重型加工需求；

5.采用全防護鈑金設計；

6.加工效率高、精度高、強度高；

7.配有自動排屑機，方便清理；

8.廣泛應用于：汽車行業、軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。


產品參數：

參數表 - PDE
行程2500~6500mm（可定制其它長度）
X 軸2500~6500mm
Y 軸550mm
Z 軸700mm
主軸

主軸轉速12000rpm
主軸錐孔BT40
刀庫

刀庫形式圓盤式
刀庫容量24pcs
換刀時間2sec
移動速度

X軸移動60m/min
Y軸移動28m/min
Z軸移動28m/min
X/Y/Z切削進給速度

1~15000mm/min

操作系統FANUC
SIEMENS
主軸驅動馬達11/18.5kw9/21.2kw
X驅動馬達3.0kw3.1kw
Y驅動馬達3.0kw3.1kw
Z驅動馬達3.0kw3.1kw
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度0.03mm（光柵0.01mm）
Y/Z軸定位精度0.015mm
重復定位精度0.015mm
機械規格

氣壓需求6kg/cm2
高度3100mm
占地面積6700/8720/10600 x 2850mm
重量10.5/12.5/14.7T

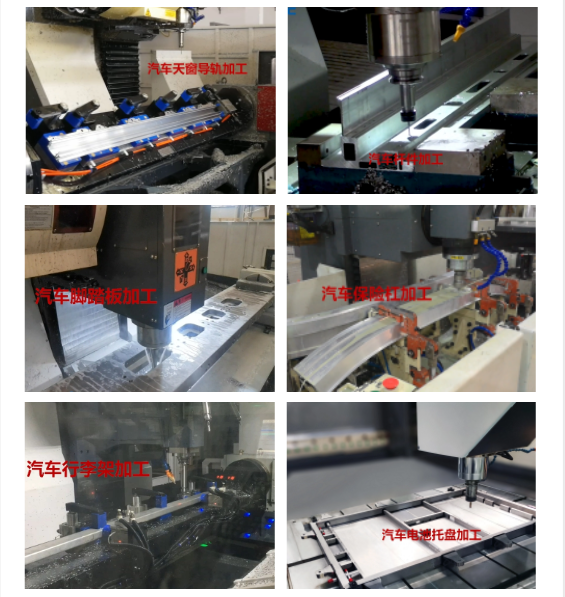

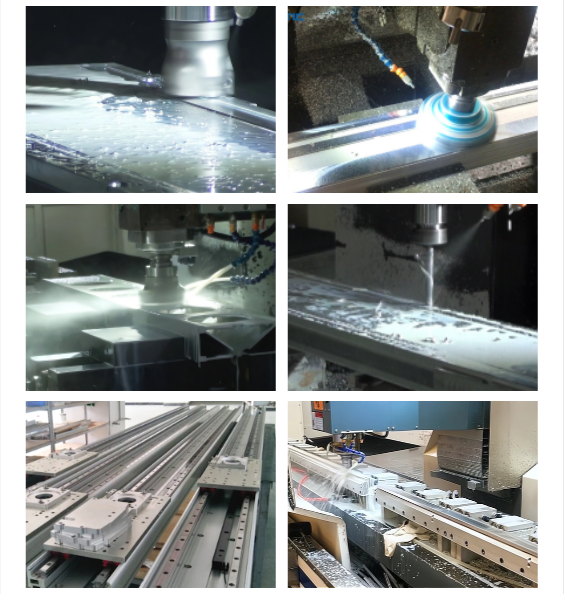

加工實例：


普拉迪數控機床重型高精度復合立式型材加工中心PDE

普拉迪數控機床重型高精度復合立式型材加工中心PDE
