型材加工中心

型材加工中心

普拉迪型材加工中心PA系列主要運用于定制家具、電子電器、薄壁鋁件等加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PA系列

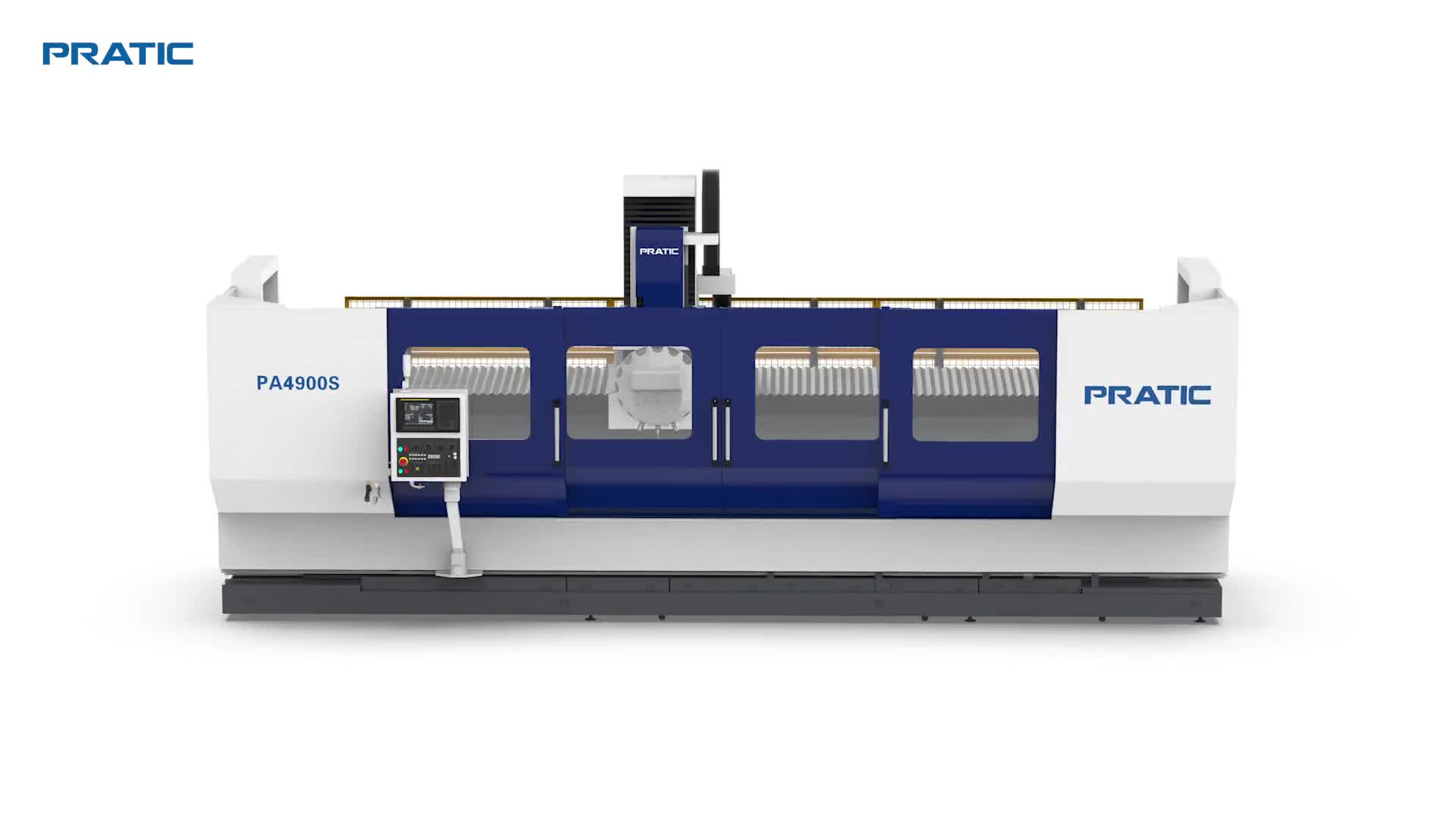

型材加工中心PA系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PA系列主要運用于定制家具、電子電器、薄壁鋁件等加工。

產品詳情


產品特點：

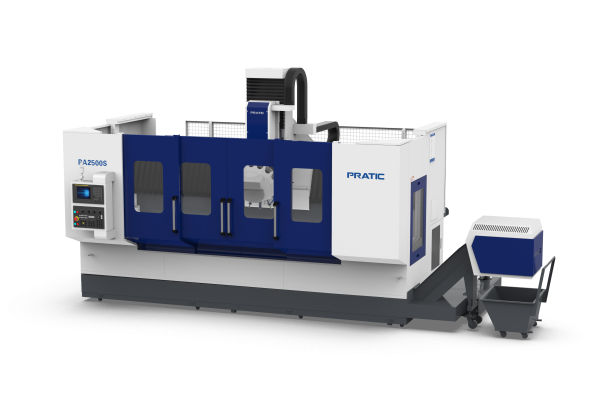

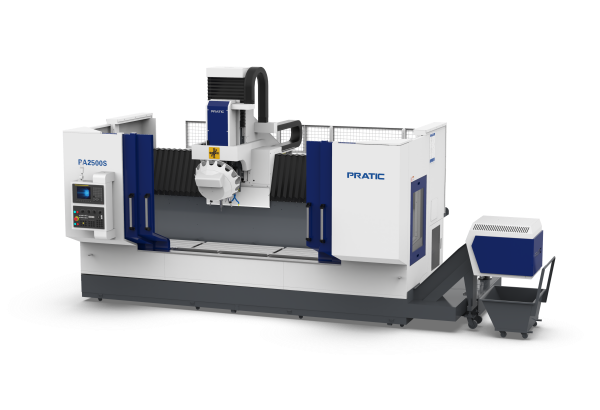

普拉迪數控機床復合立式鋁型材加工中心PA系列

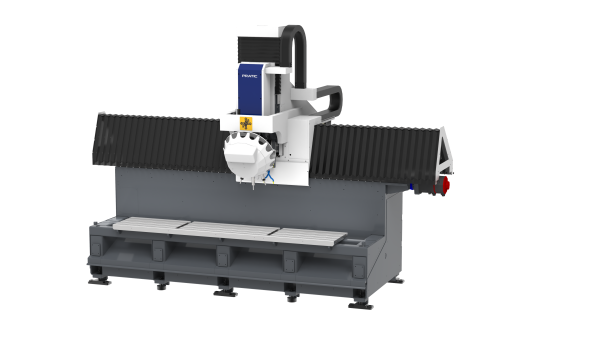

1.采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；
2.2500機型標配X軸絲桿傳動，滿足更高加工精度的需求，快速速度達50m/min，設備動態性能更優越，加速度更高；
3.工作臺底部設計大斜面排屑，清理及排屑效果更方便；
4.廣泛應用于：電子電器、定制家居、鋁型材邊框等型材件加工。




產品參數：


參數表 - PA2500S/490S/6900S
行程
X 軸2500/4900/6900mm
Y 軸400mm
Z 軸400mm
主軸
主軸轉速12000rpm
主軸錐孔BT30/SK30/CAT30
刀庫

刀庫形式飛碟式 UFO-type magazine
刀庫容量16/21 pcs
相鄰換刀時間3sec
移動速度

X軸快移速度50m/min
Y軸快移速度36m/min
Z軸快移速度36m/min
X/Y/Z切削進給速度

15000mm/min

操作系統FANUC
 SIEMENS
主軸驅動馬達5.5/11 kw  7.5/16.2 kW
X驅動馬達3.0kw3.5kw
Y驅動馬達3.0kw3.5kw
Z驅動馬達3.0kw3.5kw
潤滑冷卻系統

潤滑系統自動潤滑 Automatic
冷卻系統噴水冷卻 Water cooling
精確度

X軸定位精度0.02mm（光柵0.01mm）
Y/Z軸定位精度0.015mm
重復定位精度0.01mm
機械規格

氣壓需求6kg/cm2
高度2800mm
占地面積4100/6550/8750×3500mm
重量6/7.5/9t

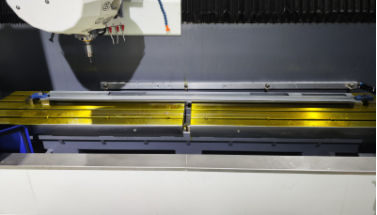

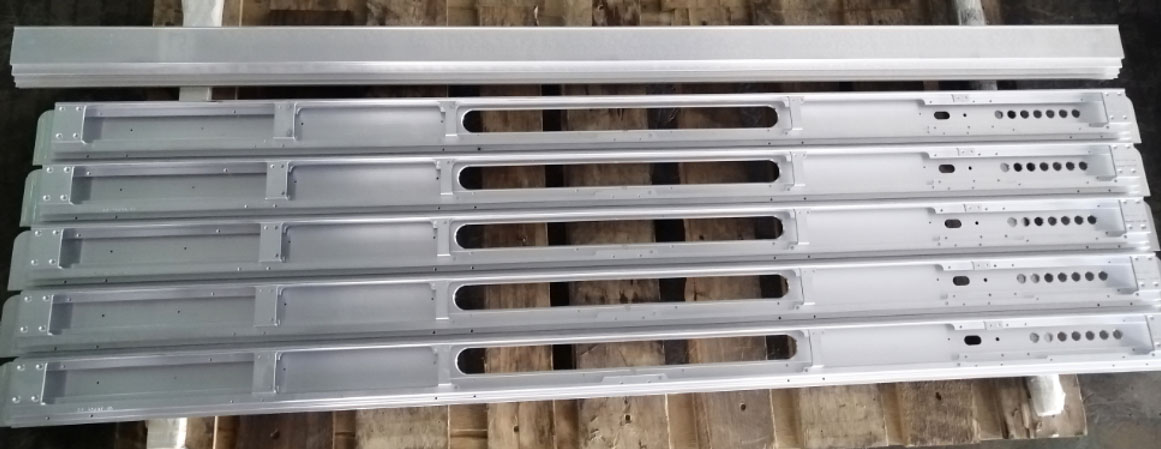

加工實例：



image.png               65fd6bba62ab8.png

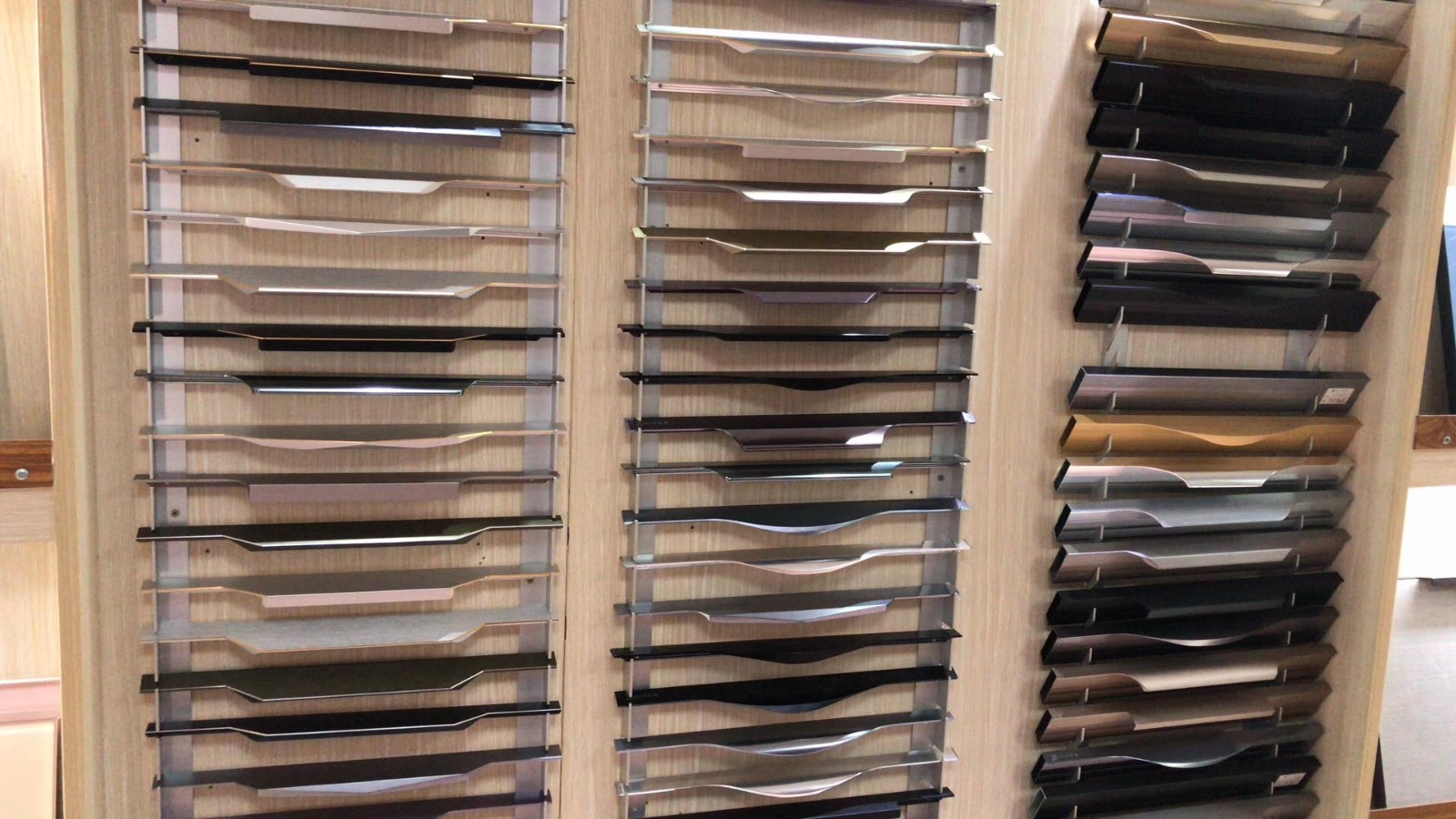

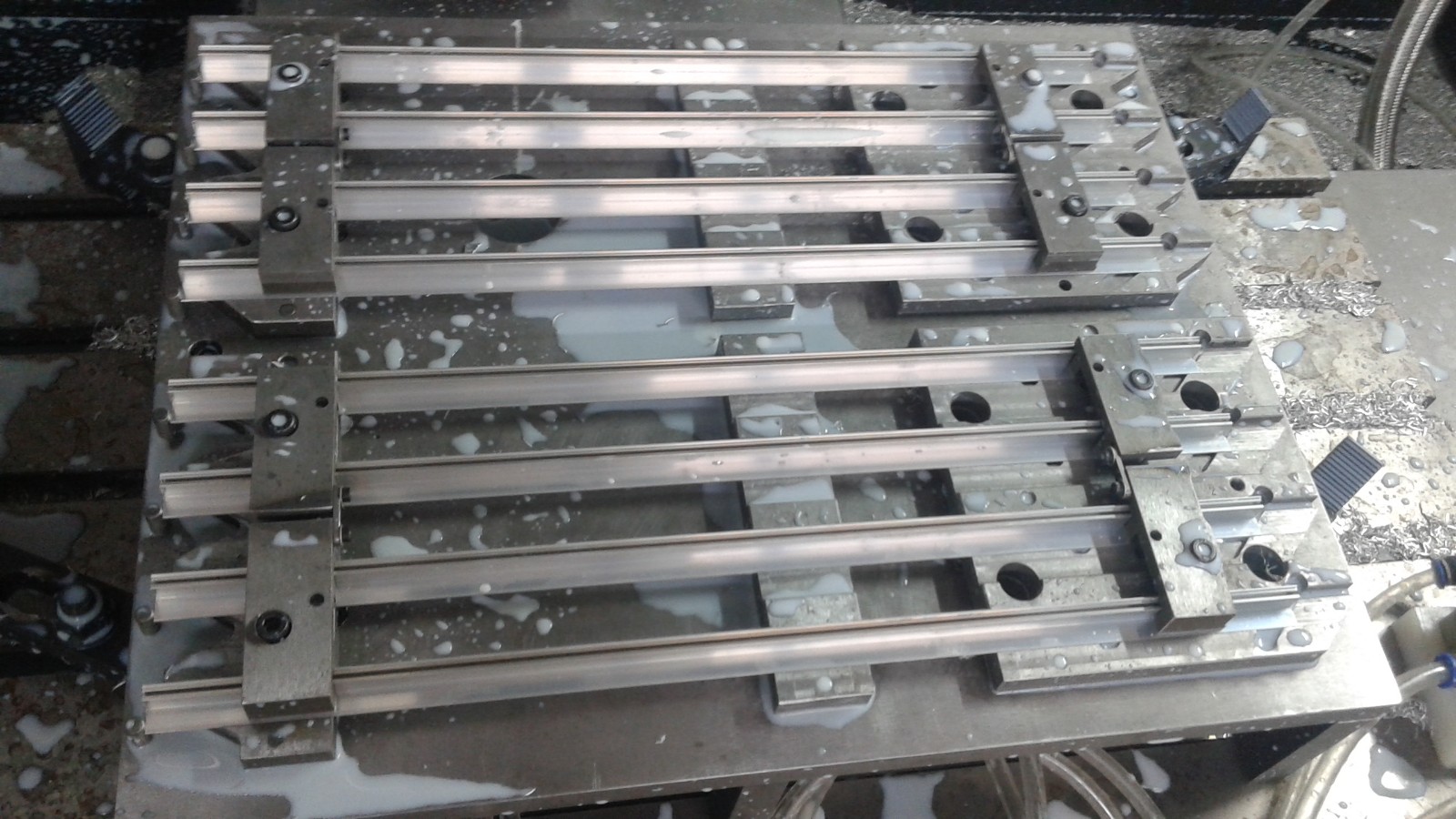

                                                   65fd6e62e0bac.jpg               65fd6d2452a10.jpg
