型材加工中心

型材加工中心

普拉迪五軸型材加工中心PB系列主要應用于汽車、軌道交通等行業的鋁鋼加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>五軸型材加工中心PB85-SD5系列

五軸型材加工中心PB85-SD5系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪五軸型材加工中心PB系列主要應用于汽車、軌道交通等行業的鋁鋼加工。

產品詳情

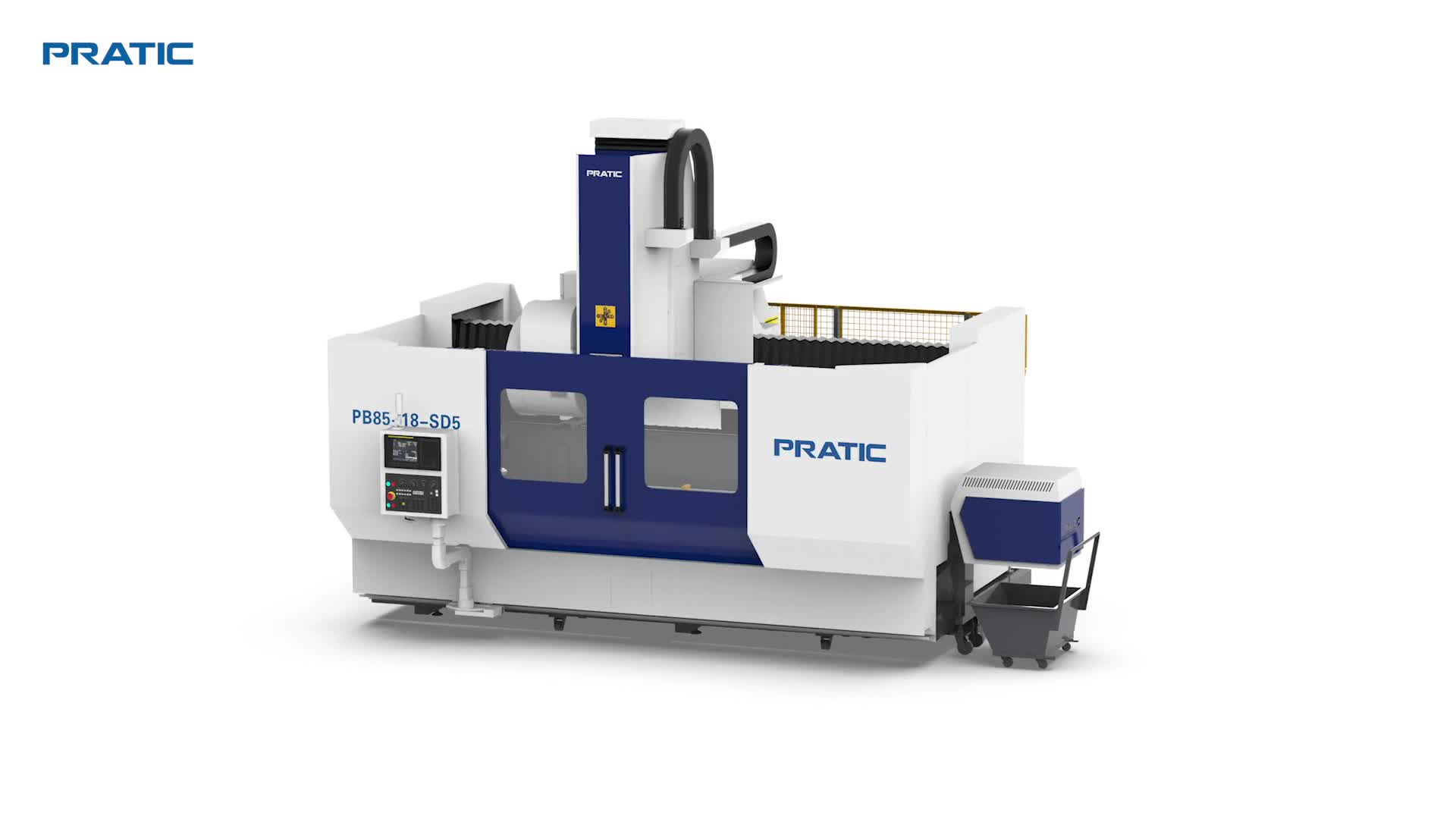

PB85-SD5五軸復合加工中心


產品特點：

PB85-SD5型材復合加工中心

1.PB機型采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；

2.1800、2500機型標配三軸絲桿，滿足更高加工精度的需求，快移速度達36m/min，設備動態性能更優越，加速度更高;

3.工作臺底部設計大斜面排屑，清理及排屑更方便;

4.主要應用于:汽車、軌道交通、機械制造等行業的鋁、鋼型材加工。




產品參數：

參數表 - PB85-SD5
行程單位參數
X 軸mm 1800/2500/4500/6500
Y 軸mm850
Z 軸mm700
A 軸/±360°
B 軸/±90°
主軸

主軸轉速rpm 12000
主軸錐孔/HSK A63
刀庫

刀庫形式/圓盤式 Disc type
刀庫容量pcs24
換刀時間（刀對刀）sec2
移動速度

X軸移動m/min50
Y軸移動m/min36
Z軸移動m/min36
X/Y/Z進給速度

mm/min

15000
馬達功率FANUCSIEMENS

主軸功率


20/22.3kW
X/Y/Z驅動馬達3.0/3.0/3.0 kW5.5/3.5/5.5 kW
潤滑冷卻系統

絲桿潤滑
自動潤滑 Automatic
切削冷卻
噴水冷卻 Water cooling
精確度

X軸定位精度mm0.02（光柵0.01）
Y/Z軸定位精度mm0.015
重復定位精度mm0.01
機械規格

氣壓需求kg/cm26
高度mm3800
占地面積mm4100/4900/6900/9000×4470
重量T9/11.3/13.3/15.3



加工實例：


                       65fd70e93a1fd.jpg                     65fd6bba152ea.png

                                         65fd70835fef6.jpg                                          65fd72499e8cc.jpg

01 汽車 前保險杠.1.png     01 汽車 后保險杠.1.png     01 汽車 行李架.1.png
