【機床知識】主軸定位怎樣重新設置

在加工過程中，當主軸進行刀具交換時，使主軸停在一個固定不變的位置上，從而保證刀柄上的鍵槽對正主軸端面...

您所在的位置： 首頁>>新聞資訊>>普拉迪新聞>>【機床知識】主軸定位怎樣重新設置

【機床知識】主軸定位怎樣重新設置

來源：PRATIC 普拉迪 點擊數：21711次 更新時間：2020-04-01

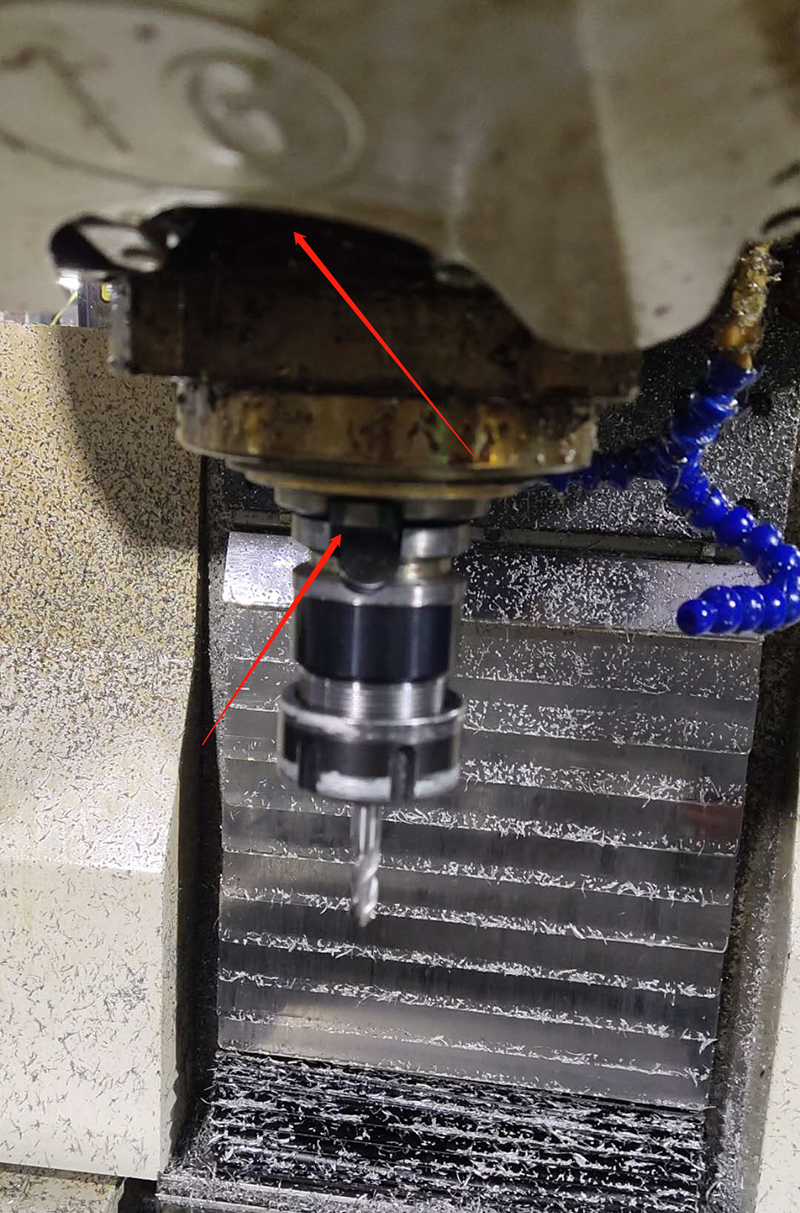

在加工過程中，當主軸進行刀具交換時，使主軸停在一個固定不變的位置上，從而保證刀柄上的鍵槽對正主軸端面上的定位塊。

當我們在更換了主軸或者主軸電機后需要重新設定主軸定位，還有一種就是客戶在加工中輕微的碰撞導致主軸定位發生偏移，這時就要對主軸定位進行重新設定了，具體操作如下：

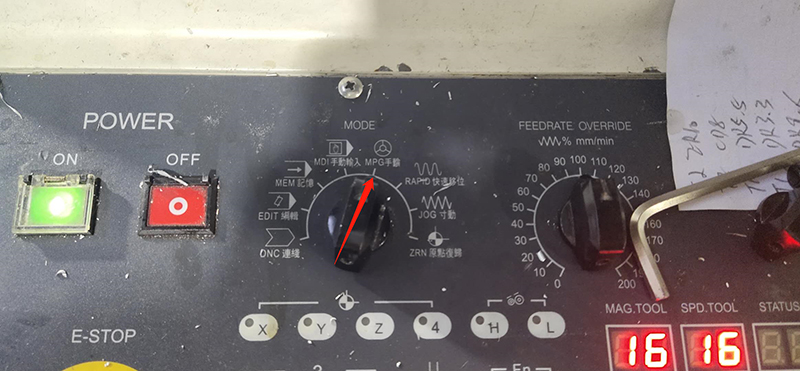

第1步：模式開關選擇“手輪”方式




第2步：①MDI方式下輸入“M19”→啟動

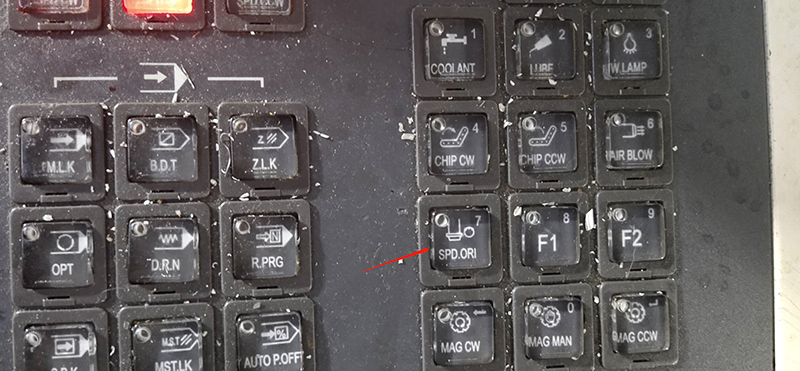

            ②按亮如下圖箭頭的按鍵

            ③主軸進行定位,此時將能看出定位偏向左還是右

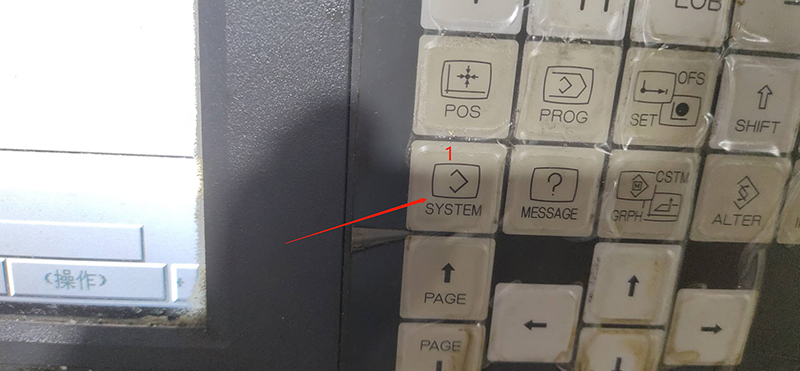

第3步:選擇下圖按鍵（SYSTEM）

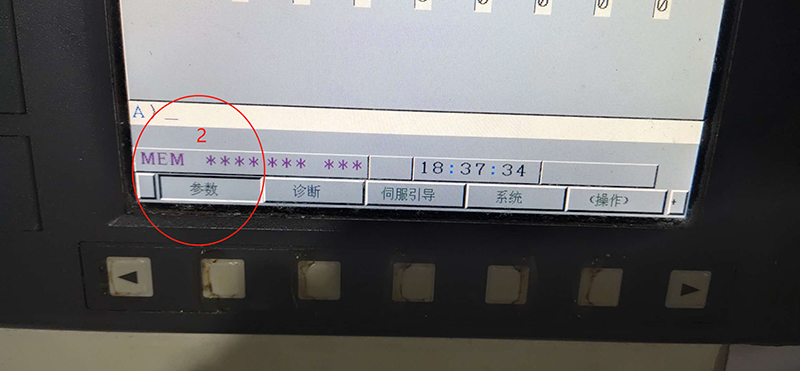

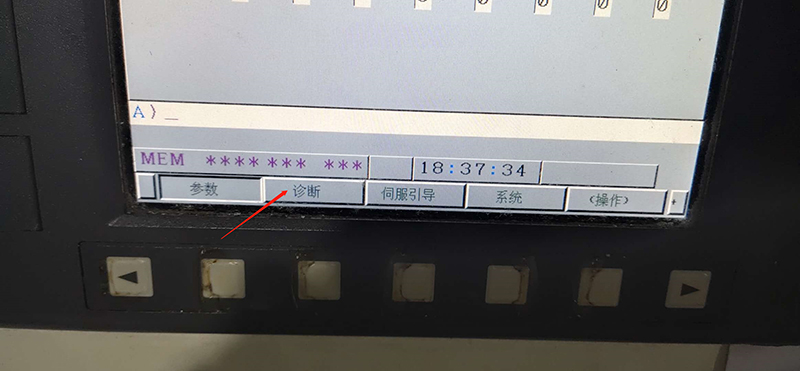

第4步:選擇“診斷”

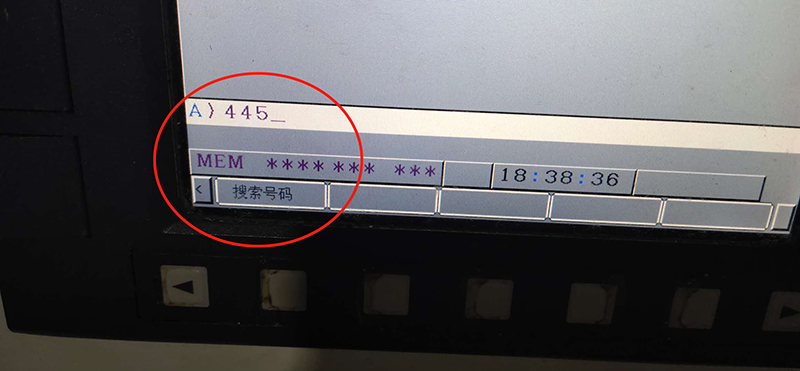

第5步：輸入“445”→搜索號碼




第6步：手動輕微轉動主軸，診斷參數445是否有數值顯示？如果沒有將進行下面參數設定

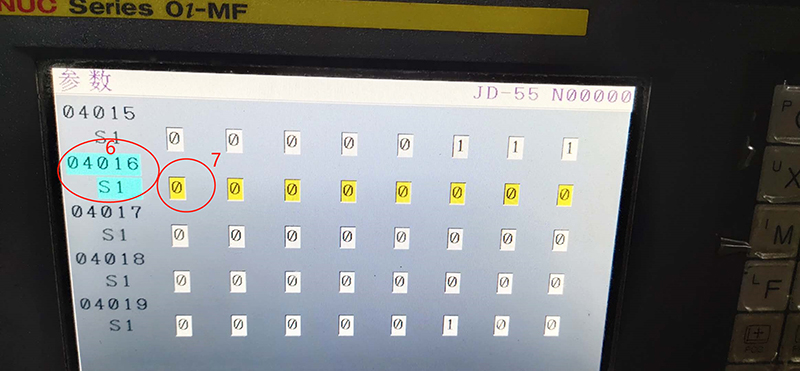

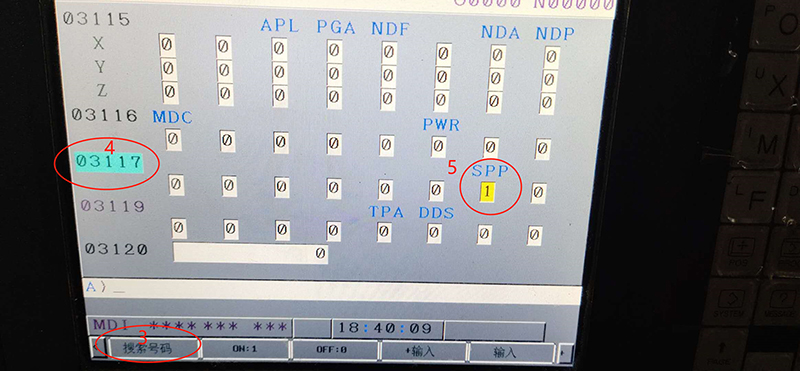

3117#1為1   4016#7為0












第7步：轉動主軸445是否出現數值？？

第8步：手動轉主軸與刀爪卡位垂直

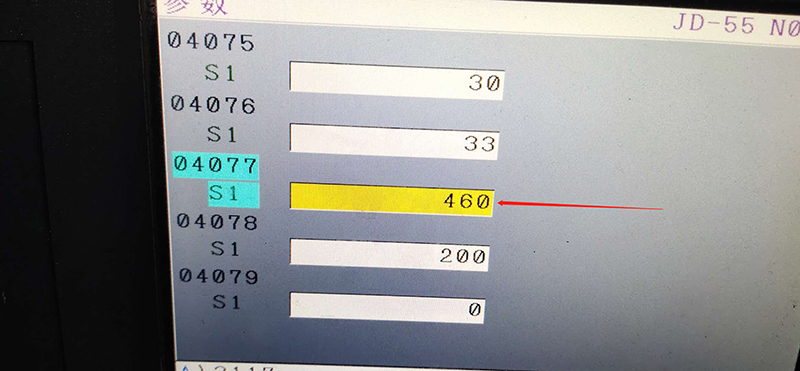

第9步:把445的數值抄到4077處，定位即可完成




第10步：執行第2步的操作
