雙主軸加工中心的特點

來源：原創 點擊數：4980次 更新時間：2024-01-09

　　普拉迪作為復合型材加工的領頭羊，對各種復合型材的規格了如指掌，市面上很大一部分的復合型材，其規格長且窄(圖 1所示為一些加工成型的復合型材)。針對這類產品，普拉迪為了讓機器加工更有效率，設計了獨有的雙主軸結構。

　　　　

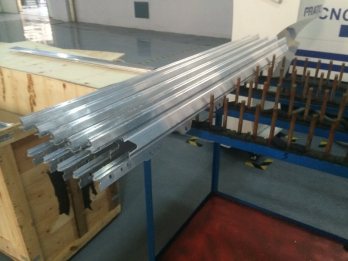

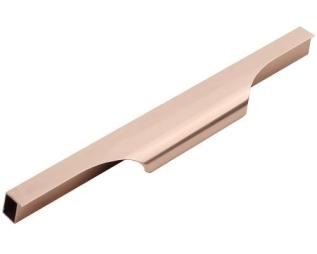

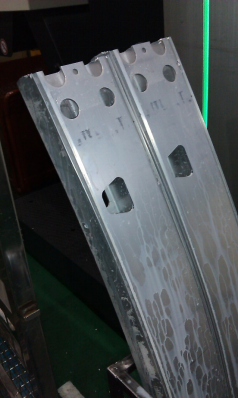

圖 1 各種加工成型的產品



　　以普拉迪PIS-CNC4500S為例(如圖 2所示)。由于機頭要承擔兩個主軸的重量和空間，因此機頭選用相比鑄鐵HT250剛度更高的鋼材料Q235A焊接而成，斗笠式刀庫懸掛在機頭上方，用鋼架與立柱相連。

　　

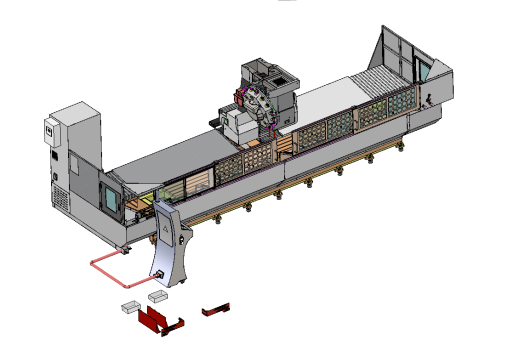

　　圖 2 PIS-CNC4500S


　　在加工鋁件時，將工件并排放置在床身工作臺上，并用夾具固定住，由于主軸間的間距不可調，所以在固定工件時，需充分考慮其夾具的位置如圖 3所示。為了防止加工面出現高低面，在設計是其中一個主軸，可以相對另一個主軸平行上下運動。其主要原因有兩點：其一，主軸離立柱的距離不一樣，所以其懸臂距離也不一樣，所以產生的力矩也不一樣，靠近拉門的主軸會相對另一個主軸下垂得更厲害一些。其二，在主軸使用刀具時，無法保證兩把刀的有效長度一致，這個不一致的高度差，致使高低面的產生。

　

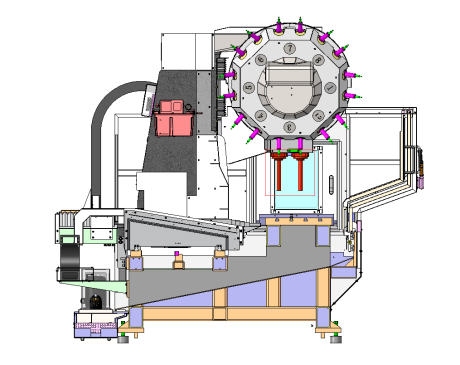

　　圖 3 PIS-CNC4500S側視圖


　　雙主軸的設計大大提高了設備的工作效率，而且可活動式的主軸避免了同時加工工件時的高地面問題，提高了加工精度。整體而言，普拉迪不僅追求機械效能，同時也會保證加工精度。
